智能電表、工業控制、充電樁都在用：貝嶺BL3085(I47) RS-485收發器
品牌：貝嶺 貝嶺：BL3085(I47)SOP-8 標價：手機/微信 13761450503
分享到
在工業控制、智能表計、樓宇自動化等場景中，RS-485總線憑借長距離、多節點、高抗干擾的優勢，長期占據有線通信主力位置。一顆高ESD保護、支持256節點、低功耗的收發器，是保證總線穩定運行的基石。
上海貝嶺 BL3085(I47) 正是為這類需求設計——支持500kbps傳輸速率、總線可掛256個節點、I/O引腳±15kV ESD保護、內置失效保護，采用SOP-8封裝，是工業通信的高性價比選擇。
01
核心參數一覽
工作模式：半雙工
傳輸速率：高達 500 kbps
驅動器/接收器：1路 / 1路
總線節點數：最多 256 個
封裝：SOP-8
工作溫度：-40℃ ~ +85℃
失效保護：內置（開路/短路/空閑時輸出高電平）
ESD保護 (I/O引腳)： ±15 kV（IEC 61000-4-2 接觸放電）
工作電壓：3.3V 或 5V
靜態電流：0.4 mA（典型）
02
核心優勢
1. 總線支持多達256個節點
標準RS-485收發器通常支持32個節點。BL3085(I47) 允許總線掛接多達256個收發器，非常適合大規模傳感器網絡、分布式數據采集等應用，減少中繼器數量，降低系統成本。
2. ±15kV 高ESD保護
總線引腳（A、B）具備 ±15 kV IEC 61000-4-2 接觸放電 能力。在工業現場、戶外設備等惡劣環境中，有效抵御靜電放電沖擊，減少器件損壞風險。
3. 限擺率驅動器，低EMI
采用限擺率設計，顯著降低電磁干擾（EMI），并減少因不恰當終端匹配引起的信號反射，實現 500 kbps 無差錯數據傳輸。
4. 內置失效保護
接收器輸入端開路、短路或總線空閑時，輸出端自動保持邏輯高電平，避免總線數據錯誤，提高系統魯棒性。
5. 低功耗，適合密集布板
靜態電流典型值僅 0.4 mA，發熱低、待機功耗小，適合高密度PCB布局和電池供電設備。
6. 寬工作電壓，兼容性強
支持 3.3V 或 5V 電源，可直接適配主流MCU電壓域，無需額外電平轉換。
03
經典應用領域
應用領域 | 具體產品 | |
智能電網 | 智能電表、采集終端、集中器 | |
工業控制 | PLC、DCS、工業傳感器網絡 | |
樓宇自動化 | 暖通空調、照明控制、門禁系統 | |
安防監控 | 云臺控制、報警主機 | |
電力自動化 | 配電終端、繼保裝置 | |
光伏監控 | 逆變器通信、數據采集器 |
04
應用方案
RS-485接口芯片在智能電表方案中的應用示意圖。MCU和RS-485采用隔離供電，通過光耦或者數字隔離器實現主回路和RS-485之間的隔離。RS-485產品外圍采用TVS/TSS和熱敏進行防護。

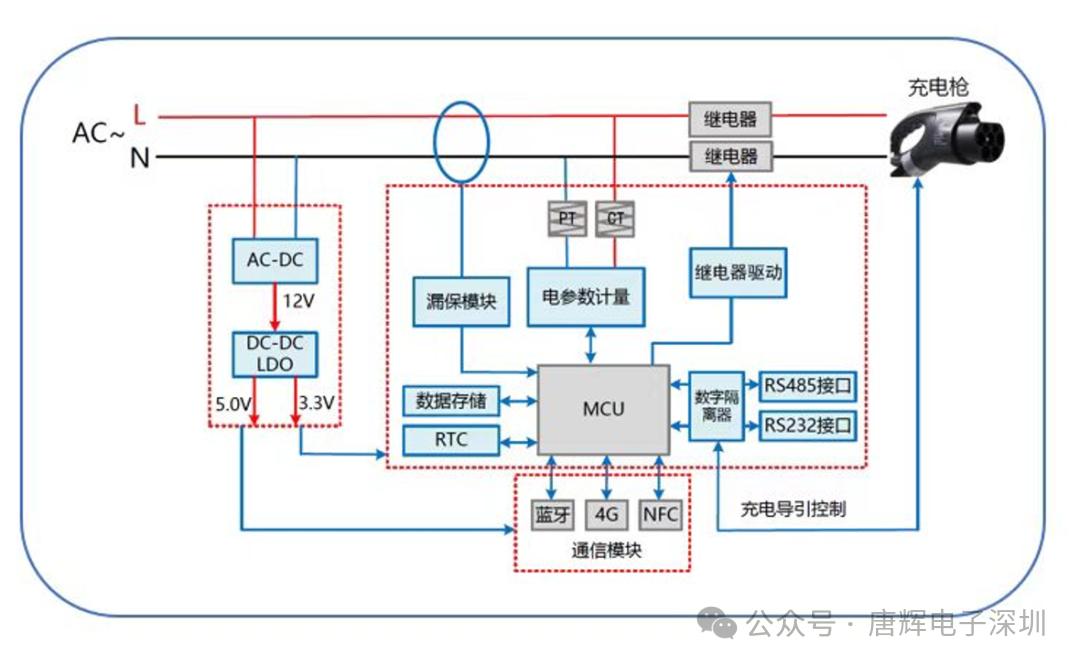

壁掛式交流充電樁應用圖

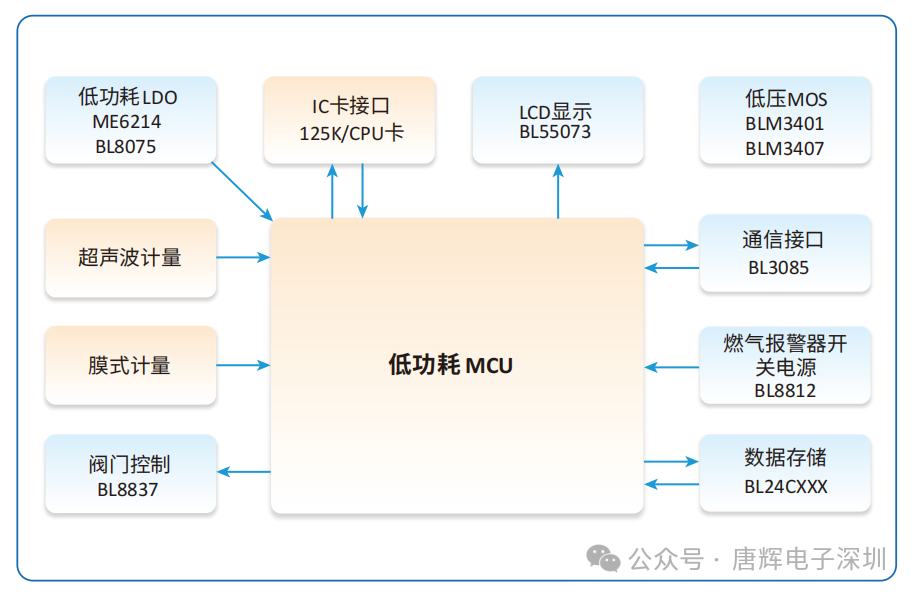

Gas Meter ( 燃氣表 )應用圖

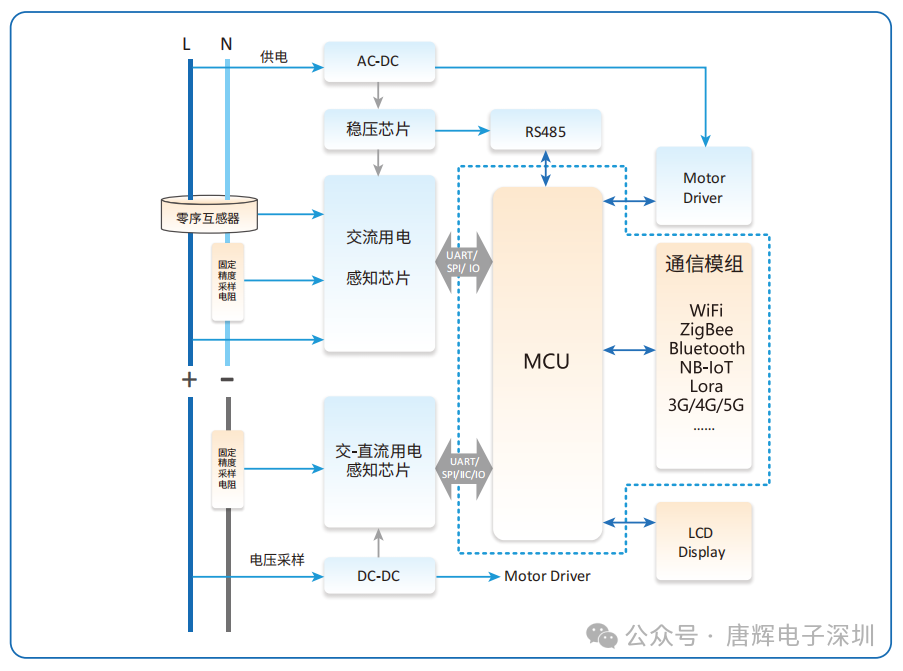

Energy Monitoring ( 電能監測 )RS-485方案應用圖

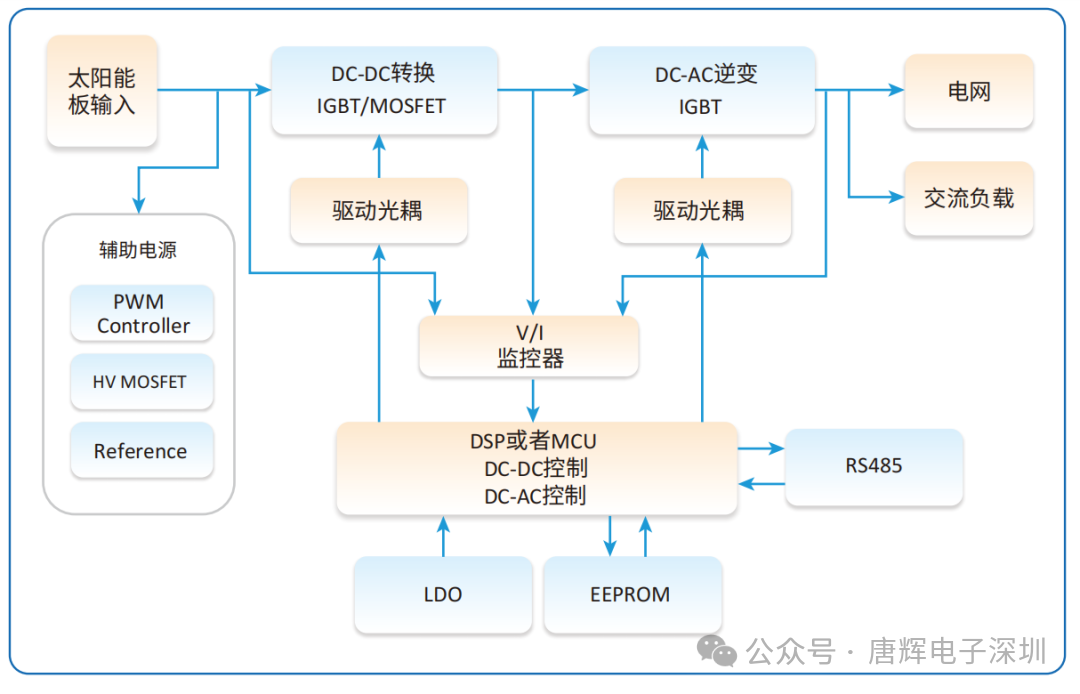

Photovoltaic ( 光伏 )RS-485方案應用圖
作為 上海貝嶺授權代理商，唐輝電子為您提供：
? BL3085(I47) 常備現貨，支持樣品申請
? 原廠數據手冊 & 應用筆記
? FAE技術支持（原理圖審查、Layout建議、故障排查）
? 批量訂貨 & 穩定交期
無論您是替換現有RS-485方案，還是新設計選型，BL3085(I47) 都是一款高性價比、可靠之選。
